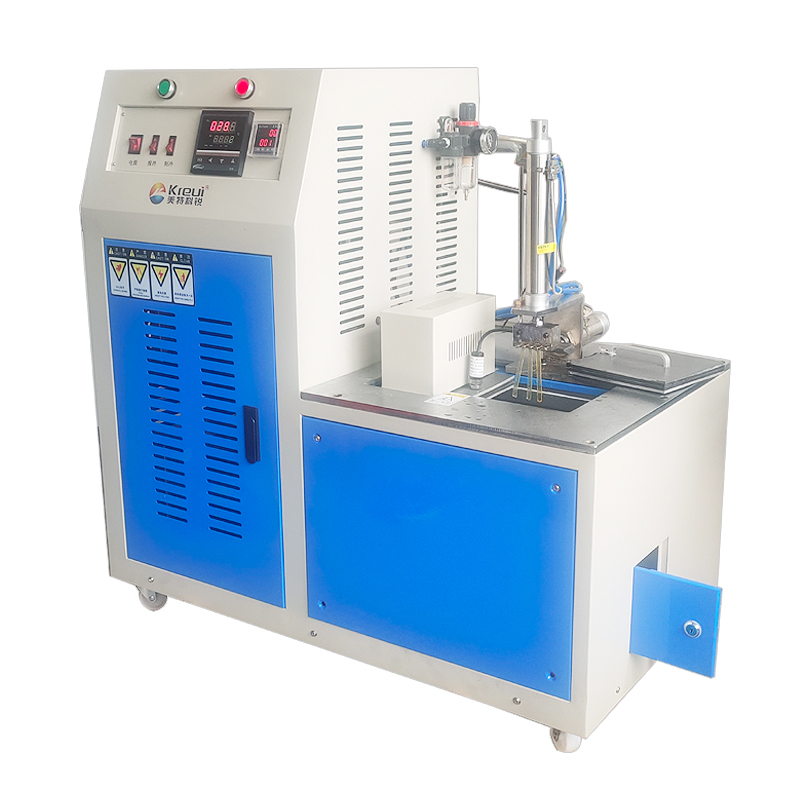

詳細說明工廠視頻

一、特點及用途:

測定硫化橡膠在規(guī)定條件下試樣受沖擊出現(xiàn)破壞時的最高溫度，即為脆性溫度，可以對塑料及其他彈性材料在低溫條件下的使用性能作比較性鑒定?？梢詼y定不同橡膠材料或不同配方的硫化橡膠的脆性溫度和低溫性能的優(yōu)劣。因此無論在科學研究材料及其制品的質量檢驗，生產(chǎn)過程的控制等方面均是不可缺少的。本儀器各項技術指標符合GB/T 1682-1994硫化橡膠低溫脆性單試樣法等國家標準的要求。本儀器再原有設計中，增加了冷井攪拌器，使容器四周溫度更均勻，下降溫度更快，節(jié)約時間，降低了能耗。

二、 技術參數(shù)

1、控溫范圍： -60℃    -70℃   -80℃   （客戶自選配）

2、降溫速度：   大約2小時左右

3、沖擊速度：2m/s±0.2m/s

4、恒溫后，試驗3min時間內(nèi)溫度波動：＜±0.5℃

5、沖擊器中心到夾持器下端距離：11±0.5mm

6、外型尺寸：720×700×1380mm

7、功率：1100W

8、冷井容積：3L

u 結構原理

3.1 升降夾持器

升降夾持器由帶有夾持器的氣缸和氣缸座組成。

從試樣受沖擊部位，到夾持器下端的距離為11.0±0.5mm

3.2沖擊裝置

沖擊裝置由沖擊器和沖擊氣缸組成。

3.3沖擊器

沖擊器頭部形狀和尺寸。沖擊器的重量為200±20g，其工作行程為40±1mm。沖擊氣缸在復位狀態(tài)下，沖擊器端部到試樣的距離為25±1mm。

四、 使用方法

4.1接通電源，溫控儀和計時器顯示燈亮。

4.2向冷井中注入冷凍介質（一般為工業(yè)乙醇），其注入量應保證夾持器的下端到液面的距離為75±10mm。

4.3將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。

4.4按下夾持器，開始冷凍試樣，同時啟動時序控制開關（或按動秒表）計時。試樣冷凍時間規(guī)定為3.0±0.5min。試樣冷凍期間，冷凍介質溫度波動不得超過±1℃。

4.5提起升降夾持器，使沖擊器在半秒鐘內(nèi)沖擊試樣。

4.6取下試樣，將試樣按沖擊方向彎曲成180°，仔細觀察有無破壞。

4.7試樣經(jīng)沖擊后（每個試樣只準沖擊一次），如出現(xiàn)破壞時，應提高冷凍介質的溫度，否則降低其溫度，繼續(xù)進行試驗。

通過反復試驗，確定至少有兩個試樣不破壞的最低溫度和至少一個試樣破壞的最高溫度，如這兩個結果相差不大于1℃時，即試驗結束。

五、試驗標準

5.1規(guī)格

    試樣的長為25.0±0.5mm，寬為6.0±0.5mm，厚為2.0±0.3mm。

5.2要求

試樣的表面應光滑，無外來雜質及損傷。成品應經(jīng)打磨后裁制成相應尺寸。

六、注意事項

6.1在試驗過程中不能切斷冷卻循環(huán)，否則會產(chǎn)生不制冷的效果。

6.2氣缸壓力在出廠前已調(diào)節(jié)好，不能任意變動。

時間：2020-01-06      瀏覽量:965
