一、用途

沖片機是橡膠、塑料、電線、電纜、膠管帶等行業及科研單位進行拉力試驗前沖切標準橡膠試片用。對于類似材料，本機亦可沖切。

二、主要技術參數

1、沖切行程:25mm

2、工作臺尺寸:320mm×220mm

3、外形尺寸:410mm×370mm×500mm

三、結構簡述

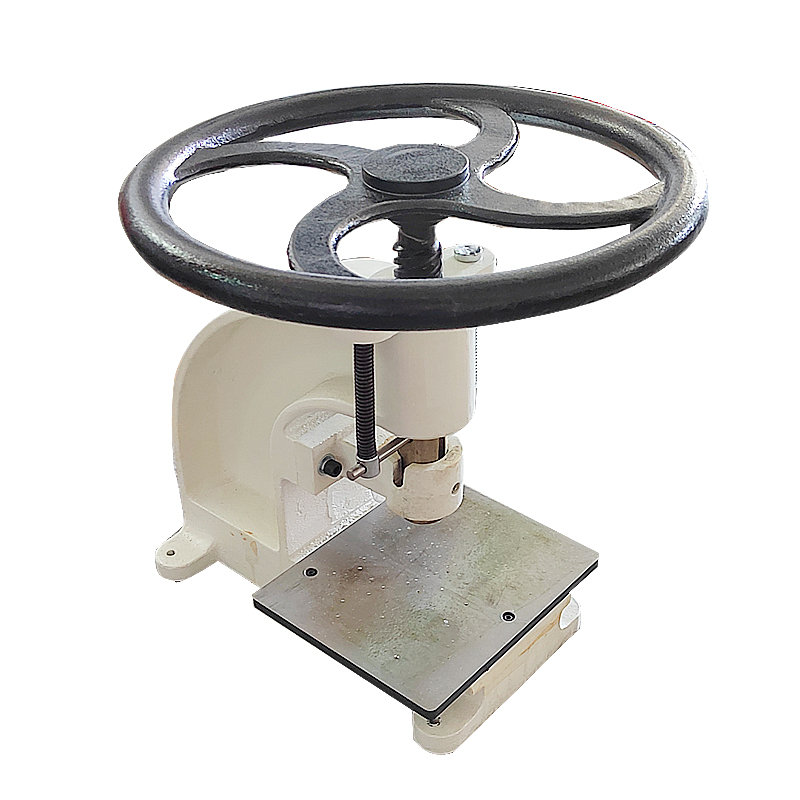

沖片機主要由：手輪（1），三頭絲桿（2），限位螺絲（3），機座（4），彈簧（5），軸（6），軸架（7），固定螺絲（8），環刀（9）。平臺（10），定位銷（11）。

機身螺孔中裝有三頭絲桿，絲桿的上端裝有手輪，作旋轉絲桿用，其下端軸架中套有滑動的軸，上端利用彈簧拉緊，下端軸孔中可裝不同型號的切刀，可作往復運動。以達到?jīng)_切試片之目的。其沖切行程可通過限位來控制。

四、使用方法

將切刀裝進軸下端的孔中，使切刀刃平面與機座平臺平行，用固定螺釘固定，在機座平臺上放一表面平行光滑薄塑料板或木板，慢慢旋轉手輪，使刀的行程略低于薄塑料板或木板的平面。將試樣坯放置于薄塑料板或木板的平面上，旋動手輪即可沖切成標準試樣。

本單位生產有按照GB/T528-92《硫化橡膠和熱塑性橡膠拉伸性能的測定》中有關規定的1、2、3、4型標準裁刀及非標準裁刀(定做)。

五、注意事項及保養

1、沖切裁刀刃平面應與工作臺平面平行，沖切時裁刀刃面不應與工作臺平面接觸，以免損傷裁刀刀刃。

2、沖切裁刀經使用后，應涂上防銹油，以防銹蝕。

3、定期經絲桿部分加注潤滑油。

4、使用后應用防塵套遮蓋，以防油污灰塵侵入。

5、沖裁試樣時，試樣下面務必墊上硬紙板或者塑料板
