一、設備簡介

（一） 原理

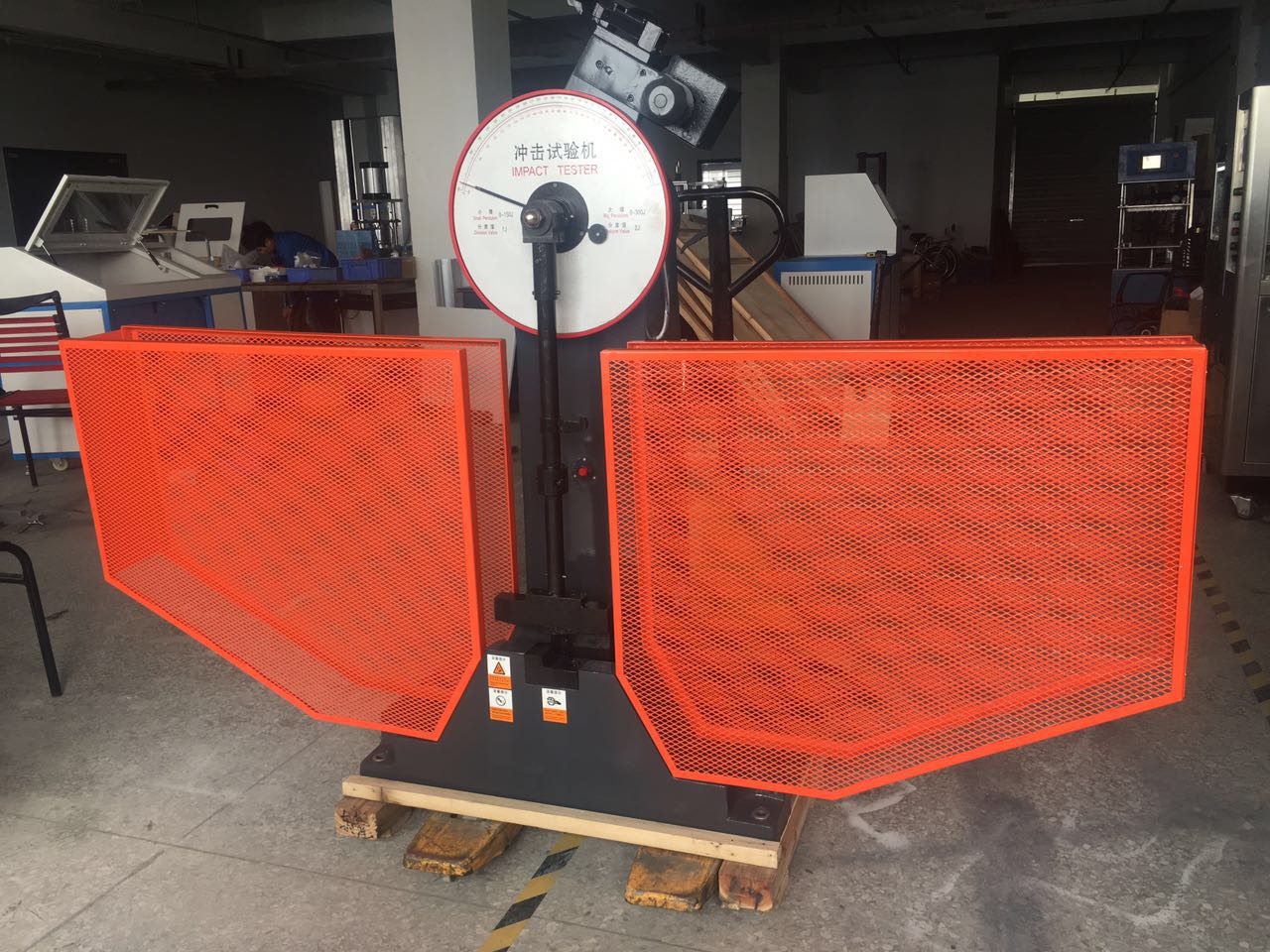

本公司生產的系列沖擊試驗機是嚴格按國標GB/T3808-2007《擺錘式?jīng)_擊試驗機》開發的產品，按國標GB/T229-1994《金屬夏比缺口沖擊試驗方法》對金屬材料進行沖擊試驗 。
該產品的試驗原理是利用擺錘沖擊前位能與沖擊后剩余位能之差在度盤上顯示出來的方式，得到所試驗式樣的吸收功。
（二）產品特點
該設備的工作原理是通過擺錘沖擊前與沖擊后的位能之差來檢測沖擊吸收功、材料的沖擊韌性。顯示方式為度盤指針顯示；該設備操作上采用半自動控制，在試驗過程中電動揚擺、沖擊、并可利用沖斷試樣后的剩余的能量可實現自動揚擺。操作簡便，工作效率高， 在連續做式樣的沖擊試驗時，更能體現其優越性。
（三）適用行業
本機適用于機械冶金，航空航天，大專院校、科研院所等各領域用于測量金屬材料的沖擊韌性值和金屬材料在動負荷下的抗沖擊能力。廣泛應用于科研單位。
（四）主要用途

主要對沖擊韌性較大的黑色金屬，特別是鑄件、鋼鐵及其合金進行吸收功和沖擊任性的試驗。

(一)主要技術指標

1，沖擊能量：    150J      300J兩擋

2、度盤刻度范圍及分度值：

3、擺錘力矩

4、擺錘預揚角：   150°

5、擺錘中心至沖擊點(試驗中心)距離: 750mm

6、沖擊速度:   5.2m/s

7、式樣支座跨距:       40±1mm

8、式樣支座端部圓弧半徑:  1-1.5mm

9、式樣支座支撐面傾角:    0°

10、沖擊刃圓弧半徑:     2-2.5mm

11、沖擊刃夾角:         30°

12、沖擊刃厚度:        16mm

13、式樣規格:         10×10×55mm

14、試驗機重量:        約450kg

15、試驗機外形尺寸:     2124*725*1340mm

16、電源:            三相四線制 380V50HZ
