設備簡介：

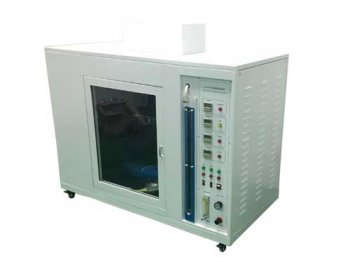

1.灼熱絲試驗儀采用試驗箱部分和控制部分一體化設計，方便現場安裝和調試。試驗箱外殼及重要部件采用不銹鋼制造，耐煙、氣腐蝕；采用高能效調壓器手動調節試驗電流，達到精確控制溫度的目的；時間、溫度數字顯示，觀察記錄方便，使用穩定可靠。
2.用純度為99.8%厚 0.06mm、邊長 2mm 的正方形銀箔放在灼熱絲頂部的上表面溫度測量系統的校準溫度為960℃，灼熱絲加熱到使銀箔熔化時，溫度為 960℃±15℃。測試灼熱絲溫度的熱電偶，其鎧裝套的金屬至少能耐1050℃的溫度。
3.采用吸合式繼電器來控制灼熱絲燒入樣品的深度，并且具有可調節功能，同時配備7mm不銹鋼測量量規，具有準確快捷的特點。
4.采用進口熱電偶，溫控準確。熱電偶配件采用專用熱電偶連接頭，接插和更換方便快捷。
5.灼熱絲接觸被測物品時，設備繼續供電，樣品車退回后2S內切斷電流，保證試驗準確進行。
6.配備網狀轉接樣品夾具，方便裝夾異型和小型試品。
7.照明燈具采用標準防爆燈具，實驗時保證不與外界連通,符合標準實驗要求。采用進口的時間繼電器和計數器，其他元器件采用國產名牌。

基本原理：

  灼熱絲試驗儀將規定材質(?4 Ni80/Cr20)和形狀的電熱絲用大電流加熱至試驗溫度(550℃～960℃)1min后，以規定壓力(1.0N)垂直灼燙試品30s，視試品和鋪墊物是否起燃或持燃時間來測定電工電子設備成品的著火危險性；測定固體絕緣材料及其它固體可燃材料的起燃性、起燃溫度(GWIT)、可燃性和可燃性指數(GWFI)；

適用行業：

    灼熱絲試驗儀適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備、電氣事務設備、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業；

符合標準：

    灼熱絲試驗是IEC60695-2-10:2000～IEC60695-2-13:2000《灼熱絲/熱線，基本試驗方法，灼熱絲試驗裝置和通用試驗程序》和GB4706.1和GB/T5169、UL746A、IEC829、DIN695、VDE0471等標準規定使用無火焰起燃源程序仿真試驗項目；

主要參數：

1：U型灼熱絲：?4mm±0.04mm，Ni/Cr(成分比例80/20) ，標準環形，臥式靜置主機必配一個

2：灼熱絲通電加熱溫度：常溫～1000℃(數顯)，溫度波動<8℃儀表精度：0.5級

3：試驗時間TA：1s～999.9s數顯可預置，（標準：30s±0.01s）

4：起然時間T1：控制器內部計時，數顯，精度0.5S

5：火焰熄滅時間TE：控制器內部計時，數顯，精度0.5S

6：熱電偶：?0.5mm，K型，進口絕緣式耐高溫鎧裝熱電偶，鎧裝套耐熱≥1050℃主機必配一個

7：試品對灼熱絲試驗壓力：1.0N±0.1N

8：燙入深度：7mm±0.5mm(可調節)，通過微型電磁鐵，精確控制

9：試品移動速度：10mm/s～25mm/s

10：夾具：網狀轉接樣品，方便裝夾異型和小型試品

11：引燃鋪墊板：厚10mm的松木板外覆標準絹紙（12g/m2～30g/m2）

12：箱體材料：冷軋板烤漆

13：退離：1、手動退離：試樣達到規定灼熱時間后手動退離灼熱絲

     2、自動退離：試樣達到規定灼熱時間后自動退離灼熱絲

14：試驗過程：試驗程序自動控制，獨立抽風

15：排氣孔：?100mm

16：照明燈：防爆

17：外箱尺寸：0.75立方機型：寬1220mm×深600mm×高1300mm

0.5立方機型：W1000mm×D550mm×H1100mm 背景黑色，背景照度 ≤20Lx；

18：電流調節范圍：0-160A
